如何比较DTF薄膜涂层重量和油墨吸收规格

的表现DTF 薄膜其性能并非仅取决于PET基材，而是由涂覆在其上的两层涂层决定：离型涂层控制薄膜与转印纸分离的方式和时间，油墨吸收层控制油墨的吸收、保持以及最终的色彩呈现。这两层涂层都有其最佳的重量范围。重量过大或过小都会导致印刷质量、剥离性能或色彩饱和度出现特定的、可预测的问题。

为什么涂层重量是大多数买家从不询问的规格？

买家在评估DTF薄膜时，最常询问的规格包括基膜厚度、剥离方式（热剥离或冷剥离）以及与打印机型号的兼容性。涂层重量——即每平方米的克数，它定义了PET基材上沉积的离型剂和吸收剂的量——供应商几乎从不主动披露，买家也几乎从不询问。

这是一个重大疏忽。涂层重量是决定两种最直观且对商业影响最大的直接转印膜（DTF）质量指标的主要因素：剥离性能（薄膜能否干净利落地剥离而不影响转印效果？）和色彩饱和度（油墨能否呈现出设计文件所期望的深度和鲜艳度？）。任何一层涂层重量超出最佳范围都会导致难以诊断且生产中难以纠正的缺陷。

涂层重量（g/m²）实际测量的是什么

涂层重量，以克/平方米 (g/m²) 表示，是指单位面积基膜上涂覆的涂料质量。它直接反映了涂层厚度：涂层重量越高，意味着沉积的材料越多，通常意味着涂层越厚——尽管这种关系也取决于涂料配方的密度。

脱模层涂层重量：剥离性能调节旋钮

DTF薄膜上的离型涂层发挥着一种精准而又反直觉的功能：它必须在印刷、粉末喷涂和固化过程中将油墨层牢固地固定在薄膜上，然后在热压过程中施加热量和压力时，立即将其完全、干净地释放出来。该涂层的重量决定了触发这种转变所需的力的大小，以及该力是否在能够产生干净、无瑕疵转印效果的范围内。

振动问题：为什么过多的脱模涂层会导致图案脱落

这种失效模式是DTF生产中最具商业破坏性且最难理解的失效模式之一。当离型涂层的配方或涂覆过厚时，固化油墨层与薄膜表面之间的粘附力会变得非常低，以至于正常的搬运振动——例如拿起一叠印刷好的薄膜、将其送入热压机，甚至运输——都可能导致图案在转移到服装之前部分或完全从薄膜上分离。

结果并非总是图案脱落后留下一片空白区域。更常见的情况是，图案中某些特定区域的粘合力最弱——通常是精细的细节区域、孤立的点状元素和细线部分——这些区域在热压机运转前就已经受损，导致转印图案部分损坏，无法挽救。

油墨吸收层涂层重量：决定颜色深度的因素

油墨吸收层是DTF油墨在印刷过程中与其物理接触并结合的表面。其涂层重量决定了三个相互关联的特性：油墨被吸收层的吸收速率、油墨渗透到吸收层的深度以及决定细节边缘清晰度的网点增大特性。这三个特性都直接影响最终印刷品的色彩饱和度、细节分辨率和油墨利用效率。

色彩深度机制：为什么厚吸收层会产生颜色较浅的印刷效果？

我们在印刷区域感知到的颜色主要由残留在吸收层表面或附近的颜料颗粒产生——这些颗粒位于反射光的路径上。当吸收层涂层重量处于最佳范围内时，墨滴会被吸收到可控的深度，使大部分颜料颗粒留在表面附近，从而产生饱满的色彩深度和饱和度。

当涂层重量过重时，吸收层就像一块深海绵：油墨迅速被吸入其整个深度，导致颜料颗粒分散在整个涂层中，而不是集中在表面附近。其结果是，与设计文件相比，打印出来的图像显得苍白、平淡或褪色——这种视觉效果并非由油墨配方或打印机设置错误造成，而是由物理原理决定：反射面区域单位体积内的颜料含量减少。

如何在没有实验室的情况下评估涂层重量

虽然精确测量涂层重量需要实验室重量分析，但买家可以使用无需专业设备的标准化打印测试来评估涂层重量对实际性能的影响。以下方案旨在利用单个测试打印文件，在六个评估点上系统地发现与涂层重量相关的缺陷。

T1

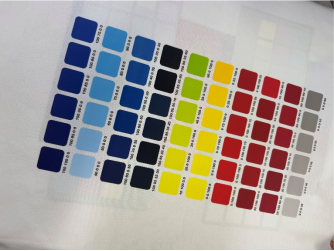

固体填充饱和度测试

针对每个通道（青色、品红色、黄色、黑色以及红、绿、蓝复合色），以 100% 密度打印一系列实色填充色块。将打印的色块与校准过的参考色卡进行比较。实色填充色块颜色过浅或褪色表明吸收层过厚。如有条件，请使用分光光度计测量 ΔE 值。

T2

精细线条和微缩文字分辨率

打印一份测试文件，其中包含宽度为 0.25pt 至 2pt 的黑色线条和大小为 4pt 至 10pt 的文本。使用放大镜（至少 10 倍）进行检查。边缘模糊或羽化表明吸收层厚度不足。厚度合适的吸收层即使在最小的元素上也能呈现清晰锐利的边缘。

T3

梯度过渡平滑度

针对每个主通道，打印从 0% 到 100% 的全色调渐变。过厚的吸收层会在高光区域（0-20%）出现色差损失，因为这些区域的油墨量最少，过深的吸收会消除渐变阶梯之间细微的颜料差异。过薄的吸收层则会在中间色调过渡处出现由横向网点渗漏引起的条纹。

T4

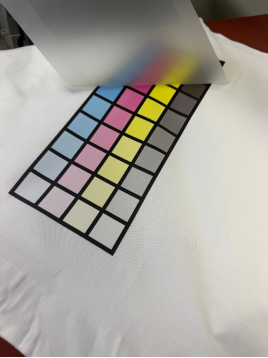

剥离力和图案完整性测试

固化后，按照正常的生产操作流程（拾取、堆叠、输送模拟）处理一批印刷薄膜。如果在处理过程中出现图案脱落，则表明离型层过厚。热压后，对同一种薄膜进行热剥离和冷剥离试验，以评估剥离力是否适合所使用的压机参数。

T5

孤立点和精细元素粘附

打印一份包含不同尺寸（直径 0.3 毫米至 2 毫米）的孤立单点和精细半色调图案的测试文件。固化和处理后，检查小的孤立元素是否仍然附着在薄膜上。如果在压制前孤立点脱落（而实心填充区域保持完整），则表明脱模涂层过厚，尤其会影响低附着面积的元素。

T6

批次间一致性测试

使用同一供应商至少三个不同批次的胶片，对同一测试文件进行打印。如果使用相同的打印机和印刷机设置，不同批次胶片在色彩饱和度、剥离性能或细节分辨率方面存在任何可见差异，则表明供应商的生产过程中涂层重量不一致。不同批次胶片打印结果的一致性是质量的最高指标。

我们支持的每种打印机-墨水系统均经过涂层重量校准。

在我们的薄膜制造过程中，涂层重量规格并非单一固定目标，而是根据薄膜所搭配的油墨化学成分和打印机型号进行专门校准。我们投入生产的每一款薄膜都经过验证，确保其两层涂层均达到目标重量范围，并且每个生产批次在出货前都会进行批次一致性测试。
